Der Rolladen in einem Rucksackschacht, Folie, Isolierung, Rinnenstein, Rinnenrost und Einbauteile werden getauscht im Zuge der Sanierung. Bei der Pooltechnik kommt eine neue hocheffiziente und sehr leise Wärmepumpe zur Beheizung.

Der alte keramische Rinnenstein der für den Außenbereich nicht geeignet ist,

hat diverse Frostschäden und wird gegen einen Betonrinnenstein mit

Folienauskleidung getauscht.

Die Folie, der Rollo und der Rinnenstein wurden bereits demontiert.

Mit großen Engagement hilft der Kunde tatkräftig bei den Demontagen

selbst mit.

Der Rolloschacht samt seinem neuem Einhänge-Rolloantrieb bei dem keine

Durchdringungen der Folie mehr nötig sind. Befestigt ist die Konstruktion über dem Wasserspiegel. Hier kommt bald ein Ipe`Holzrost mehrteilig darüber.

Der Rest vom Becken (Sockel und Beckenkopf) wird mit einem grauen Granitstein verkleidet.

Die hocheffiziente und sehr leise laufende Wärmepumpe ist hinter dem Poolhaus placiert. Am Poolbereich ist diese nicht zu hören.

Beginn der Planungs- und Konzeptphase

Auftrag: Individuelle Sanierung eines alten Fliesenbecken

weitere Ansprüche: früher Skimmertechnik/ neuer Pool sollte eine einseitige Überlaufrinne und höheren Wasserspiegel haben.

Altes Fliesenbecken wird vorbereitet für den Edelstahlpool und dessen Einbau.

Anbetonieren der Revisionschächte an den bestehenden Betokubus aus

Stahlbeton

März 2012

Einbau und Montage des Edelstahlpool unter

Schutzüberdachung (Regenschutz)

vor Ort Montage bzw. Bauzeit des Edelstahlpool 6 Werktage

Drainagenleitung umlaufend um das Becken

März 2012

Filteranlage läuft bereits (Anlage schon komplett in Betrieb)

aktuell: Vorbereitungen für die Abdichtung des Beckenkopf mit

Dichtschlämme & Einmessen und setzen der

Leistensteine für das Holzdeck

April 2012

Edelstahlpool mit einseitiger Überlaufrinne kurz vor Fertigstellung

Revisionsschächte sind trocken, dicht, belüftet und werden unter

dem Holzdeck unsichtbar integriert

Eichen-Holzdeck fehlt noch

April 2012

Zwischen Leistensteinen wurde mit sickerfähigen Rollkies

aufgefüllt, darunter die Drainagenringleitung.

Gegenstrom Technikschacht mit Edelstahldeckel.

Schächte sind diagonal querbelüftet und somit trocken.

April 2012

Garten und Grünfläche wird von Gartenbauer wieder hergestellt. Unterflurrollo mit Sitzbank, Überlaufrinne mit Edelstahlrost, der Schwalltank bekommt revisierbaren Holzrost. Zweiter Revisionschacht mit Elektroverteilung, Entleerungen und weiteren Technikleitungen.

Auf die Edelstahlpoolkante wurde mit Epoxidharz ein Haftgrund gespachtelt. Der Betonbeckenkopf ist vorgrundiert. Auf dem Bild zu sehen ist die Einlage des flexiblen Dichtbandes in die Dichtschlämme. So ist der Spalt zwischen neuen Edelstahlpool und dem Altbestand dicht. Das Dichtband nimmt Bewegungen auf, die zwischen den beiden Werkstoffen Edelstahl und Beton entstehen.

Das Eichenholzdeck im Bau. Zu sehen sind die Leistensteine und die Unterkonstruktion. Der Schwalltank in Verlängerung zum Becken ist noch sichtbar. Das Holzdeck ist gegenüber dem Altbestand etwas erhaben und erhält so eine Art "Stegoptik".

Der Schwalltank ist mit schmalen Dielen beplankt und die fünf Revisionsdeckel sind zur Renigung des Schwalltanks leicht entnehmbar. Der Bereich des Schwalltank ist so besser belüftet.

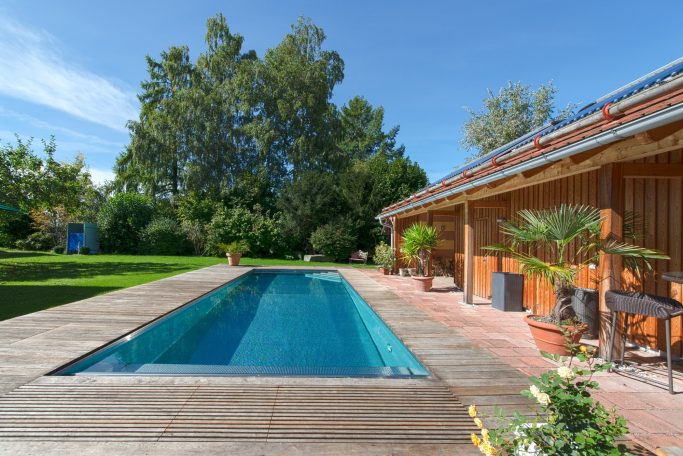

Durch die einseitige Überlaufrinne hat der Pool einen hohen Wasserspiegel. Der Verlauf des Holzdecks ist parallel den Rolloprofilen.

Die schmalen Dielen auf dem Schwalltank setzen zudem Akzente.

Die Anlage läuft ohne Chlor mit einem innovativen Wasserpflegeprodukt und gibt dem Wasser die Klarheit eines Gebirgsbach.

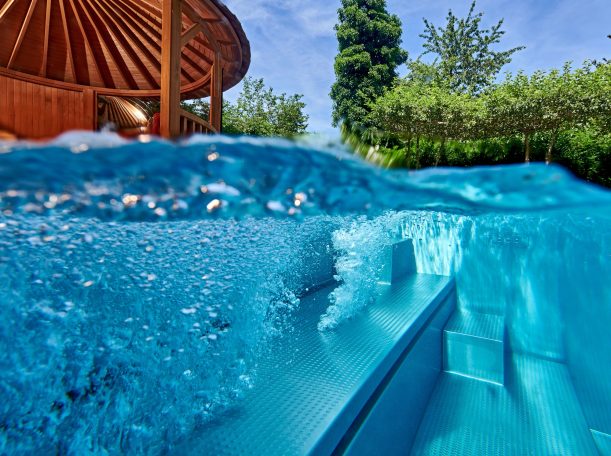

Der Edelstahlpool und dessen Noppenboden lassen das Wasser kristallklar funkeln...

Die letzte Besichtigung von mir vor Ort und mittlerweile ist der Poolbereich ein Ort der zur Erholung einlädt...

GFK Fertigbecken mit Beton-Schalsteinen ummauert. Leitungen sind so im Schutzbereich zwischen Becken und Schalstein verlegt und im frostsicheren Bereich. Alle Poolleitungen in Schutzschläuchen verlegt. Bereich um das Becken konnte dann zügig wieder verfüllt werden. August 2011

Das Becken hat oben am Beckenkopf einen armierten Ringanker zur Stabilität und da statisch verlangt seitens Hersteller. Der Rest darunter ist mit Magerbeton hinterfüllt worden. Der Pool ist innen mit Holzbalken "abgespreizt", d.h. stabilisiert aufgrund Gegendruckproblematik beim betonieren. August 2011

Der Ringanker wurde maßgenau mit Abstand eingeschalt da dies das spätere Fundament für den umlaufenden Naturstein bildet. Beckenspreizen im Pool werden erst nach Aushärtung des Ringankers entfernt.

August 2011

Treppenbereich des Pools am Haus mit angrenzenden gemauerten und isolierten Technnikschacht indem die Gegenstrompumpe montiert wurde. Im Technikschacht 1,50x1,50m sind auch alle Poolleitungen durchgezogen und haben hier Entleerungshähne die für das winterfest machen dann geöffnet werden.

August 2011

Der Technikschacht hat einen selbstöffnenden Gasdruckdeckel aus V4A und wurde bereits im Natursteinbereich integriert bzw. umfliest. Um das Becken herum zwischen erster und zweiter Fliese ist eine Arbeitsfuge. Rest Naturstein konnte aufgrund Temperatur in 2011 nicht mehr gelegt werden. Ende November 2011

Die Poolgarage/Sonnendeck vor der Holzbeplankung. Hier wurde noch eine Schwallarmatur integriert. Im geöffneten Zustand verschwindet die Poolüberdachung unter dem Sonnendeck bzw. in seiner "Garage". Stand April/Mai 2012

Die Form, Farbe und Symetrie der Poolüberdachung findet sich wieder in der Hausarchitektur und paßt auch perfekt zu der Farbgestaltung der Fassade. Stand Mai 2012
